圓錐滾子軸承

圓錐滾?軸承屬于分離型軸承，軸承的內、外圈均具有錐形滾道。該類軸承按所裝滾?的列數分為單列、雙列和四列圓錐滾?軸承等不同的結構型式。單列圓錐滾?軸承可以承受徑向負荷和單??向軸向負荷。
在設計上，圓錐滾子軸承的內圈、外圈的滾道面及滾子的圓錐頂點聚于軸承中心軸上的一點。圓臺型的滾子作為滾動體被組裝在軸承中，由內圈的大檔邊引導。
可承受徑向載荷，及單方向的軸向載荷。載荷作用于軸承時會產生軸向分力，因此與角接觸球軸承一樣，一般將2個軸承對置使用，或者必須以雙列軸承等形式使用。在這種情況下，可根據調整內圈或外圈之間的間距，以設定合適的內部游隙。
因為是可分離式，內圈和外圈可分別拆卸。
作為高負荷容量軸承，另有增加滾子尺寸及滾子個數的HR系列。
根據接觸角大小的不同，分為普通錐角形、中錐角形、大錐角形軸承。根據滾子的列數又可分為雙列及四列圓錐滾子軸承。一般情況，使用鋼板沖壓保持架，大尺寸圓錐滾子軸承也使用銷軸式保持架。

面對面布置的配對軸承

載荷線向軸承軸線聚合
可承受有限的對中誤差
能承受兩個方向上的軸向載荷
提供作為成套組件的外圈隔圈

雙列圓錐滾子軸承

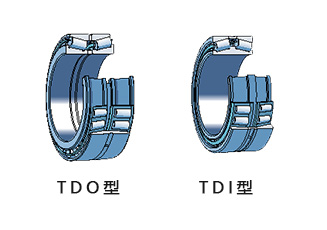

TDO型和TDI型兩種型號的雙列圓錐滾子軸承，其中包括許多變型并具有不同的功能。根據其設計，這些軸承可承受徑向重載、兩個方向的軸向載荷且具有高度的剛性。雙列圓錐滾子軸承通常用于齒輪箱、起重設備、軋鋼機和采礦機械，例如隧道掘進機。
